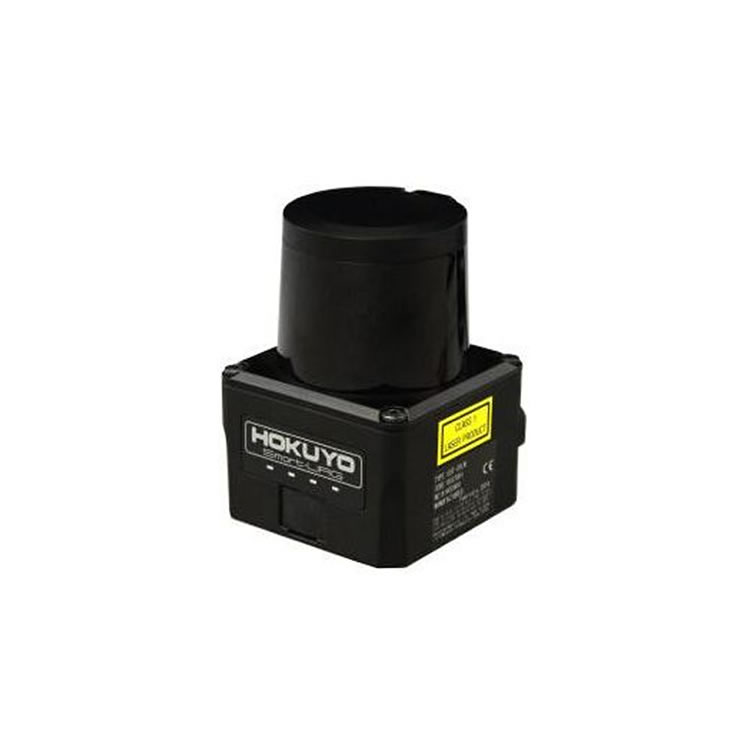

日本北陽HOKUYO UST - 05LX型掃描測距儀
產品概述
HOKUYO UST - 05LX是一款掃描測距儀，具備掃描測距及距離數據輸出功能。其體積小巧，具體尺寸為W50×D50×H70mm，在同類產品中屬于最小、最輕的之一，可靈活集成到各類設備中，尤其適用于對空間要求較高的應用場景。
產品特征
小巧輕便：尺寸為W50×D50×H70mm，是同類產品中最小、最輕的，便于安裝和部署，不會給整體設備增添過多負擔，可輕松應用于各種緊湊型系統中。
檢測能力較強
檢測范圍：可達5m，能夠滿足一定范圍內的距離檢測需求，適用于多種室內外短距離測距場景。
檢測角度：寬檢測角度為270°，可以覆蓋較大的區域，減少掃描盲區，為設備提供更全面的周圍環境信息。
快速響應：響應時間為25ms，能夠迅速獲取距離數據，使設備可以及時對周圍環境變化做出反應，適用于對實時性要求較高的動態場景。
高分辨率：角度分辨率為0.25°，能夠精確地檢測物體的大小、位置和移動方向，為后續的數據處理和分析提供細致的信息。
技術參數
電源參數
電源電壓：12VDC/24VDC（工作范圍10至30V，紋波10%以內），可適應多種直流電源輸入，方便與不同的電源系統進行連接。
電源電流：150mA或更低（啟動時需要450mA），功耗相對較低，有利于延長設備的使用時間，減少能源消耗。
光源特性：采用半導體激光器，波長λ = 905nm，激光器的安全等級 = 1，使用安全，不會對人體造成傷害。
檢測性能
檢測范圍：在白色肯特板情況下為0.06m至5m；浸反射率10%時為0.06m至2m。最大檢測距離可達15m（最大性能值）。
準確性：±40毫米*1，能夠提供較為準確的距離測量結果。
重復精度：σ<30毫米*1，保證了測量結果的一致性和可靠性。
掃描參數
掃描角度：270°，提供寬廣的掃描視野。
掃描速度：25ms（電機轉速2400rpm），快速完成掃描任務。
角度分辨率：0.25°。
啟動與輸入輸出
啟動時間：10秒內（如果在啟動時檢測到故障，啟動時間會有所不同），啟動速度較快，能夠迅速進入工作狀態。
輸入：IP復位輸入、光電耦合器輸入（電流4mA ON）。
輸出：同步輸出，光電耦合器集電極開路輸出30VDC 50mA MAX。
接口與顯示
接口：以太網100BASE - TX，便于與計算機或其他網絡設備連接，實現數據的快速傳輸和遠程控制。
LED顯示屏：電源LED顯示（藍色），在啟動和故障狀態下會閃爍，方便用戶直觀了解設備的工作狀態。
環境適應性
周圍強度：小于80,000lx，需避免陽光直射或其他強光照明源，否則可能導致傳感器故障。
環境溫度和濕度：工作溫度范圍為 - 10°C至 + 50°C，低于85%RH（無結露、結霜）。
儲存溫度和濕度：- 30°C至 + 70°C，低于85%RH（無結露、結霜）。
抗振性：10至55Hz雙振幅1.5毫米，在X、Y和Z方向上持續2小時；55至200赫茲98米/秒2分鐘掃描，在X、Y和Z每個方向上持續1小時。
抗沖擊性（工作）：55至150Hz 19.6m/s2 X、Y和Z方向各2次掃描2分鐘，持續30分鐘，具備較強的機械性能，適應復雜的工作環境。
應用領域
憑借其小巧輕便、高精度和快速響應等特點，UST - 05LX掃描測距儀可廣泛應用于智能機器人、自動化設備、安防監控等領域，為這些領域提供精確的距離測量和環境感知解決方案，幫助設備實現更精準的導航、避障和環境監測功能。
